多通道固定床反应器的流体分配设计与压降平衡策略
2026年10月22日 07:02
来源：合肥原位科技有限公司

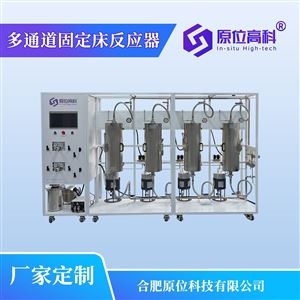

多通道固定床反应器是一种能够同时进行多个平行反应的实验装置，在催化剂高通量筛选和工艺条件优化中具有显著优势。该装置的核心挑战在于如何确保每个通道的流体分配均匀且压降平衡，从而保证各通道反应条件的一致性。本文将探讨多通道固定床反应器的流体分配设计原则和压降平衡策略。
流体分配设计的目标是将进料气体或液体均匀分配到各个反应通道中。在理想情况下，每个通道的流量、温度和浓度应相同，以便进行平行对比实验。然而，由于制造公差、通道长度差异和连接管路布局等因素，实际分配往往存在偏差。
常见的流体分配结构包括歧管式、分支式和微通道式。歧管式分配采用一个主管道向多个支管分配流体，结构简单但容易出现末端效应，即靠近入口的通道流量大，远离入口的通道流量小。为改善这一问题，可以采用对称式歧管设计，使流体从中间进入，向两端分流，或者采用渐缩式歧管，通过逐渐减小主管道截面积来补偿流量分配不均。
分支式分配则通过多级分支将流体逐步分配到各通道，类似于树状结构。这种设计能够实现较好的均匀性，但结构较为复杂，占用空间较大。微通道式分配利用微加工技术制造精密的分配网络，通过精确控制通道尺寸和阻力实现均匀分配，但加工成本较高。
压降平衡是多通道反应器设计的另一个关键问题。由于各通道的催化剂装填量、颗粒大小和床层密实度可能存在微小差异，导致各通道压降不同。根据流体力学原理，流体总是倾向于流向压降较小的通道，这会进一步加剧流量分配不均。如果某个通道压降过小，该通道流量会过大，可能导致催化剂飞温或产物选择性变化；如果压降过大，则该通道流量过小，反应不充分。
实现压降平衡的策略主要有以下几种。一是在每个通道入口设置节流元件，如毛细管、小孔板或调节阀，通过人为增加阻力来平衡各通道总压降。这种方法灵活可调，但会增加系统复杂性和额外压降。二是采用变径设计，对压降较小的通道使用较小直径的反应管，增加其基础阻力。三是优化催化剂装填工艺，尽量保证各通道装填量和密实度一致，从源头减少压降差异。
在实际操作中，还可以通过实时监测和反馈调节来维持各通道的流量平衡。在每个通道出口安装流量计或压力传感器，当检测到流量偏差超过设定范围时，自动调节对应通道的节流阀开度。这种主动控制策略能够有效应对催化剂失活、床层变化等动态因素导致的压降漂移。
温度均匀性也是多通道反应器需要关注的问题。由于各通道反应放热可能不同，如果冷却不充分，会出现通道间温差。因此，反应器外壳通常采用整体加热或冷却设计，确保各通道处于相同的温度环境中。
综合来看，多通道固定床反应器的流体分配与压降平衡是一个涉及流体力学、传热学和自动控制的多学科问题。通过合理的结构设计、精密的加工制造和智能的控制策略，可以实现各通道的均匀分配和平衡运行，为高通量催化研究提供可靠平台。
关键词：
多通道固定床反应器
