上海贝加尔交付新设备丨固定床反应装置

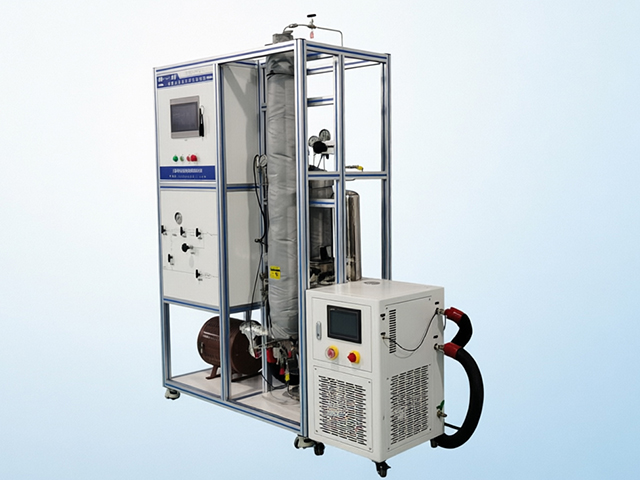

近日，上海贝加尔科技集团有限公司交付一套BKGDC-1G-1L型固定床催化反应装置。该设备采用316L不锈钢反应器，配备气液双路进料系统和微米级混合器，具备程序升温、数据采集和双重安全联锁功能，专为新材料催化剂评价与工艺研究设计。

在新材料和精细化工领域，催化剂评价和工艺优化过程中，设备选型往往面临多重挑战：气液进料配比不稳定导致实验重复性差；床层温度分布不均，影响反应数据可靠性；催化剂装填量小、恒温段短，难以模拟真实工艺条件；实验数据人工记录繁琐，追溯困难等。

贝加尔BKGDC-1G-1L针对催化评价痛点，在进料、控温、混合和控制等方面优化设计。设备催化剂装填量为135mL，恒温段长度1300mm，催化剂床层温差控制在±1℃以内，反应器采用316L不锈钢材质，设计温度300℃，设计压力10MPa，配套高温循环器油浴夹套加热。

设备核心亮点包括：

✔ 气液双路进料：一路气体进料由质量流量计控制，量程0~1000mL/min；一路液体进料由自加热平流泵控制，流量范围0~10mL/min，两路配比稳定，满足不同比例气液反应需求。

✔ 微米级混合器：气液两路分别经预热后进入微米级混合器充分混合，再进入固定床反应器，保证催化剂床层进料均匀一致。

✔ 长恒温段设计：恒温段长度1300mm，床层温差控制在±1℃以内，温度分布均匀，实验数据重复性好。

✔ 高温高压条件：设计温度300℃，设计压力10MPa，油浴夹套加热，覆盖多数催化反应工艺条件。

✔ PLC全自动控制：采用PLC搭配触摸屏，支持程序升温、流量调节、数据记录及导出，实验过程自动运行。

✔ 双重安全联锁：硬件与软件双重超温超压联锁保护，配套泄荷阀、背压阀等多重安全装置。

✔ 撬装式集成：预热器、混合器、气液分离罐、原料罐等工艺单元集成布置，结构紧凑，占地小。

该设备适用于催化剂评价、气液固三相反应研究、新材料合成工艺优化等场景，已服务于某新材料企业。
